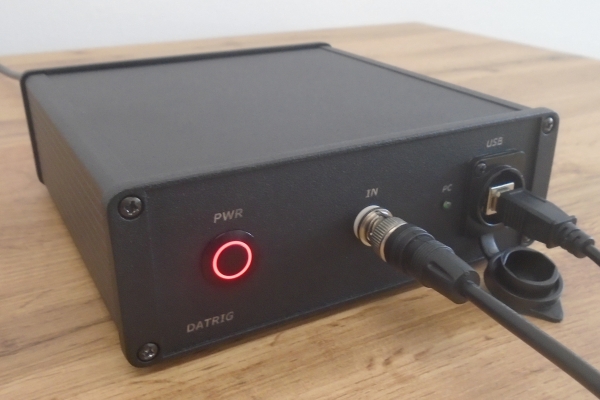

Datrig

Triggerbox pro přesnou synchronizaci a spouštění měřicích a řídicích systémů v závislosti na vstupním analogovém či digitálním signálu

Synchronizace a řízení v reálném čase

Zařízení typu triggerbox pro přesnou synchronizaci a spouštění měřicích a řídicích systémů v závislosti na vstupním analogovém či digitálním signálu, případně bez vstupního signálu jako nezávislý generátor řídicích pulzů. Své uplatnění má v široké škále měřících a kontrolních systému. Může být využit pro laserové a kamerové systémy, tepelné, tlakové či vibrační zkoušky, materiálové testy a další. Libovolný počet zařízení může být připojeno ke čtyřem nezávislým výstupním kanálům, přičemž každý kanál může mít nakonfigurovaný vlastní provozní mód a specifické nastavení.

DATRIG představuje kompletní univerzální řešení s vlastní aplikací nahrazující nekompaktní kontrolní systémy složené z mnoha modulů, vyžadující drahý inženýrský software. Naproti tomu intuitivní SW aplikace umožňuje snadné použití DATRIGu pro každého.

V případě jakéhokoliv dotazu nás neváhejte kontaktovat.

SPECIFIKACE DATRIG TRIGGERBOX

  • Napájecí napětí: 230VAC/50Hz (obsahuje integrovaný izolovaný zdroj)
  • 1 diferenciální vstup s volitelnou AC/DC vazbou (nastavitelné v SW)
  • Vstupní napěťový provozní rozsah: ±10 V
  • Vstupní frekvenční rozsah (s AC vazbou): 4 ÷ 10 000 Hz
  • Vstupní frekvenční rozsah (s DC vazbou): 0,1 ÷ 10 000 Hz
  • Maximální vstupní nedestruktivní přepětí: ±24 V
  • 4 nezávislé výstupní kanály (každý kanál může mít vlastní nastavení)
  • Výstupní signál: pulzy s TTL napěťovou úrovní (0 – 5 V)
  • Maximální výstupní proud: 100 mA
  • Přesné měření frekvence vstupního signálu
  • Vysoká přesnost: méně než 1° chyba pro harmonické vstupní signály, 1 mV pro napěťové úrovně
  • Časová základna s přesností 1 μs
  • Izolované komunikační rozhraní: USB2.0
  • Rozměry: 165 x 170 x 55 mm
  • Materiál krytu: hliník
  • Typ elektromagnetického prostředí: základní elektromagnetické prostředí
  • Stupeň krytí: IP54
  • Kontrolní SW: PC aplikace je součástí

TYPICKÉ APLIKACE

  • Kamerové systémy:
    • Synchronizace více kamer
    • Přesné zachycení událostí
    • Video-extenzometrie
    • Video-vibrografie
    • Široký frekvenční rozsah do 10 kHz umožňuje řízení vysokorychlostních kamer
  • Spouštění měření nebo záznamu hodnot v závislosti na externím signálu (teplotní senzor,
    tenzometr, poziční senzor, Hall senzor, optická závora, snímač otáček, vibrační senzor, gyroskop)
  • Snímání signálů a událostí pouze v úzké oblasti zájmu, čímž se sníží požadavky na HW paměť
    a měřící rozsahy řízených zařízení (např. pokud teplota v tepelné komoře přesáhne určitou hodnotu,
    tak zvolené veličiny jsou měřeny přednastaveným způsobem)
  • Audio systémy – spouštění zvukových nebo světelných efektů podle vstupního audio signálu

PROVOZNÍ MÓDY

PERIODICKÝ

    • Periodický vstupní signál je monitorován a výstupní pulzy jsou generovány s přednastavenou konstantní fází
    • Pulzy mohou být generovány každou x-tou periodu vstupního signálu, kde x je nastavitelná kadence
    • Obrázek: fáze = 270°, kadence = 2 (pulse je generován každou druhou periodu vstupního signálu)

PLOVOUCÍ FÁZE

  • Periodický vstupní signál je monitorován a každý pulz je generován s plovoucí fází (krok fáze se nastaví v SW)
  • Tento mód umožňuje navzorkování rychlých periodických signálů metodou postupného vzorkování ve více periodách, čímž sníží požadavky na rychlost měřicích systému, například kamer
  • Pulzy mohou být generovány každou x-tou periodu vstupního signálu, kde x je nastavitelná kadence
  • Obrázek: krok fáze = 30°, kadence = 1 (pulse je generován každou periodu vstupního signálu)

PŘEVZORKOVÁNÍ

  • Během každé periody je pravidelně generován požadovaný počet pulzů

NAPĚŤOVÁ ÚROVEŇ

  • Pulzy jsou generovány jakmile vstupní signál překročí nastavenou napěťovou úroveň
  • Může být použit pro periodický i neperiodický vstupní signál
  • Spouštěcí napěťová úroveň může být nastavena pro rostoucí, klesající nebo obě hrany vstupního signálu
  • Může být nastavena hystereze
  • Jeden definovaný pulz nebo definovaná série pulzů může být generována při překročení napěťové úrovně
  • Jeden trvající pulz nebo trvající série pulzů může být generována během doby, kdy napětí je nad/pod zvolenou úrovní
  • Tento mód je možno použít rovněž pro digitální signál

GENERÁTOR ZPOŽDĚNÍ

  • Generuje zpoždění mezi vstupním a výstupním pulzem

NEZÁVISLÝ (GENERÁTOR PULZŮ)

  • Pulzy jsou generovány pouze na základě nastavení (frekvence, šířka, počet)

GUI – PC APLIKACE

  • Zobrazuje stavové informace o jednotce – nakonfigurované či spuštěné kanály, alarmy, měřená vstupní frekvence (pouze pro periodické signály)
  • Umožňuje nastavení jednotky – AC/DC vstupní vazba, filtry, typ signálu, zesílení
  • Umožňuje nastavení jednotlivých kanálů pro generování pulzů
  • Umožňuje reportování hodnot do externího zařízení či software přes COM port
